ERGOVENT RONDO, KVADRO Installatie-instructies
ERGOVENT-diffusoren kunnen helpen om airconditioningsystemen te verbergen wanneer ze worden gebruikt met fan-coil eenheden. De windsnelheden zijn lager, waardoor de A/C stiller is en de lucht gelijkmatiger door de kamer wordt verdeeld wanneer RONDO-modellen in verschillende hoeken van de kamer worden geplaatst.
ERGOVENT roosters kan je aansluiten op elk kanaalsysteem met standaard aansluitdiameters (100, 125, 160 mm).
Wanneer je metalen kanalen gebruikt in het ventilatiesysteem, kan je het rooster rechtstreeks op het kanaal aansluiten (aansluitmethode 1) of via een flexibele gegolfde aansluiting (methode 2).
Als het ventilatiesysteem voorzien is van flexibele 75 mm / 90 mm kunststof kanalen, dan wordt het rooster aangesloten via standaard aansluitdozen of speciale dozen met een laag profiel (methode 3).
Benodigde afmetingen voor een succesvolle installatie van het ERGOVENT rooster (afhankelijk van de aansluitmethode):
stalen leidingen, directe verbinding
stalen leidingen, aansluiting via flexibele aansluiting
75 mm / 90 mm kunststof kanalen
aansluiting via standaard aansluitdozen
75 mm kunststof kanalen
aansluiting via SLIM aansluitdozen
Installatiemethoden
Hier nemen we alle mogelijke situaties voor de aansluiting van de roosters door:
OPTIE 1
DIRECTE AANSLUITING OP METALEN KANAAL
OPTIE 2
AANSLUITING DOOR EEN FLEXIBELE AANSLUITING (metalen kanaalsysteem)

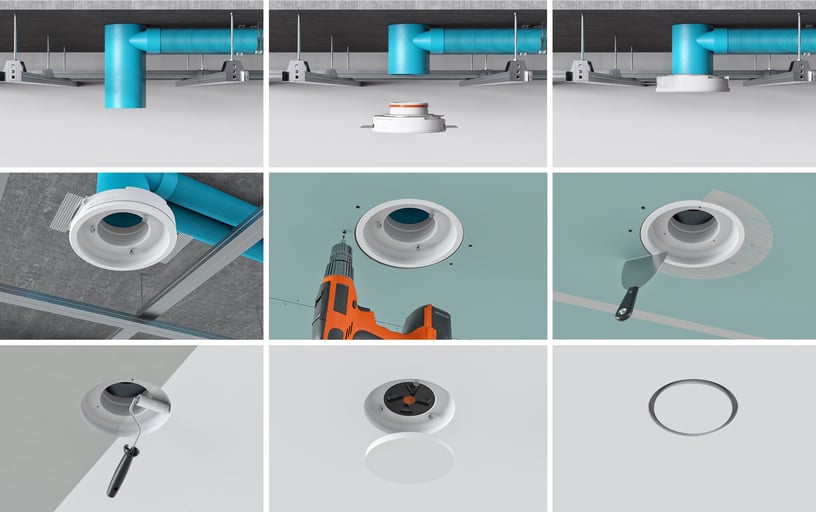

OPTIE 3
AANSLUITING VIA AANSLUITDOZEN
Als voor het ventilatiesysteem flexibele kunststofkanalen met een diameter van 75 mm / 90 mm worden gebruikt, worden de ERGOVENT roosters aangesloten via aansluitdozen.
Als u ruimte wilt besparen tussen de betonnen plaat en het gipsplafond, kunnen aansluitdozen met een laag profiel worden gebruikt.
OPTIE 4
AANSLUITING VAN HET ROOSTER AAN EEN VAST KANAAL NADAT DE GIPSPLATEN ZIJN VASTGESCHROEFD
Als de plafondgipsplaten al zijn geïnstalleerd en de ventilatiekanalen gelijk met het oppervlak van het gipsplafond zijn uitgesneden, wordt het ERGOVENT-rooster op deze manier geïnstalleerd:
Luchtstroomregeling
Het roosterdeksel moet altijd op gelijke hoogte met het plafond liggen. Elk rooster wordt geleverd met een handige ERGOVENT-regelklep. Als het nodig is om de luchtstroom extra te regelen, raden wij het gebruik van deze dempers aan.
ERGOVENT LINEO PRO LINE Installatie-instructies
LINEO PRO SINGLE
LINEO PRO PROFILE
LINEO PRO PUZZLE
